Разбираем главные причины быстрого износа и способы их предотвращения
Иллюстрация: связь качества режущей кромки, микроструктуры материала и стойкости сверла.
Сверление отверстий в металле — одна из самых распространённых операций в механической обработке. Однако часто даже качественное сверло быстро теряет остроту, скользит по поверхности и перестаёт эффективно резать. Это явление, известное как затупление, вызвано взаимодействием множества факторов: от температуры и скорости резания до микроструктуры самого материала инструмента.
В этой статье мы детально разберём основные причины износа свёрл по металлу и дадим практические рекомендации, как продлить их срок службы — от выбора материала до эксплуатации и восстановления инструмента.

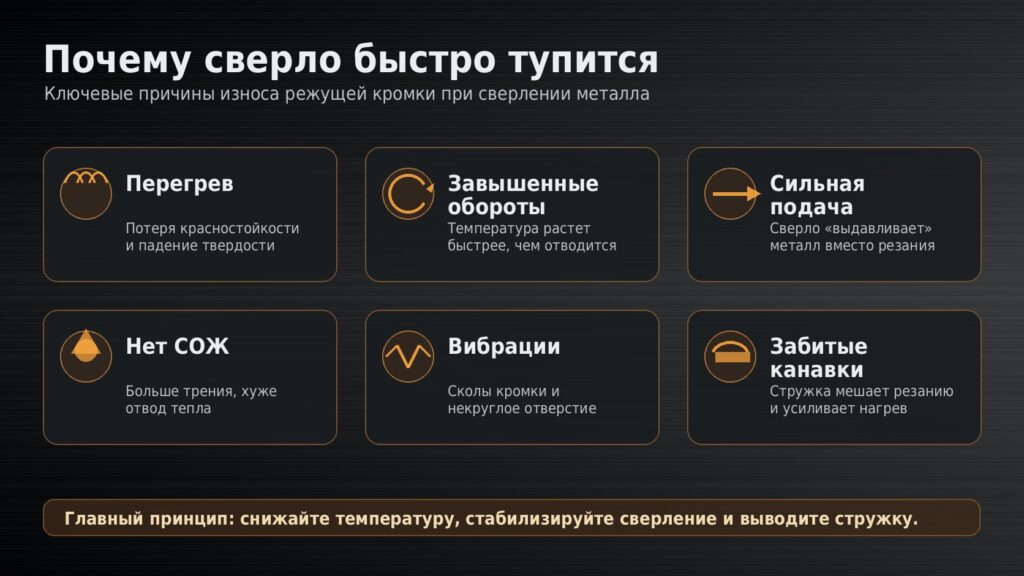

Основные причины, из-за которых сверло теряет остроту быстрее ожидаемого.
Основная причина износа: перегрев и потеря красностойкости
Главный враг сверла — высокая температура в зоне резания. При сверлении значительная часть механической энергии превращается в тепло. Если его не отводить, температура резко возрастает и приводит к потере твёрдости режущей кромки.
Это явление называется отпуском — структурное разупрочнение материала. Особенно критично оно для быстрорежущих сталей (HSS), у которых красностойкость ограничена 538-650 °C. При превышении этой температуры твёрдость падает с 62-65 HRC до 51-55 HRC, и сверло перестаёт резать.
Что усугубляет перегрев
- Быстрое вращение без СОЖ;
- Слишком сильное давление;
- Забитые стружкой канавки.
| Решение: использование смазочно-охлаждающих жидкостей (СОЖ) — не опция, а необходимость при работе с твёрдыми металлами. СОЖ охлаждает зону резания и снижает трение. Для нержавеющей стали, титана и жаропрочных сплавов применяются специальные составы с присадками противоизносного действия. |
Неправильные параметры резания: обороты и подача
Нарушение баланса между скоростью вращения и усилием подачи — вторая по значимости причина быстрого износа.
- Слишком высокие обороты -> перегрев -> потеря красностойкости.
- Слишком низкая скорость -> рубящий эффект -> сколы кромки.
- Слишком большое давление -> сверло не режет, а «выдавливает» металл -> трение -> перегрев.
Рекомендации по оборотам для сверла Ø8 мм
| Материал | Обороты, об/мин |
| Мягкая сталь | 600-1000 |
| Среднеуглеродистая сталь | 500-800 |
| Нержавеющая сталь | 200-400 |
| Алюминий | 800-2000 |
Таблица 1. Ориентировочные обороты для сверла Ø8 мм. Точные параметры зависят от материала, станка, СОЖ и состояния сверла.
| Для глубоких отверстий: если глубина больше четырёх диаметров сверла, снижайте скорость и подачу на 45-50% и применяйте метод прерывистого сверления (peck drilling). |
Качество и геометрия: не просто «острое» сверло
Выбор сверла — это не только марка стали, но и геометрия, и материал.
Основные типы материалов
| Тип сверла | Где применять | Особенность |
| HSS | Мягкие стали, алюминий, медь и другие цветные металлы | Хороший универсальный вариант, но быстрее теряет остроту при высокой температуре. |
| HSS-Co | Нержавеющая сталь, чугун, титан, более сложные сплавы | Содержит 5-8% кобальта, лучше сохраняет твёрдость при нагреве. |
| Твёрдосплавное | Станочная обработка и сверхтвёрдые материалы | Очень твёрдое, но хрупкое: для ручных дрелей обычно не подходит. |
Таблица 2. Материал сверла нужно подбирать под металл и условия работы.

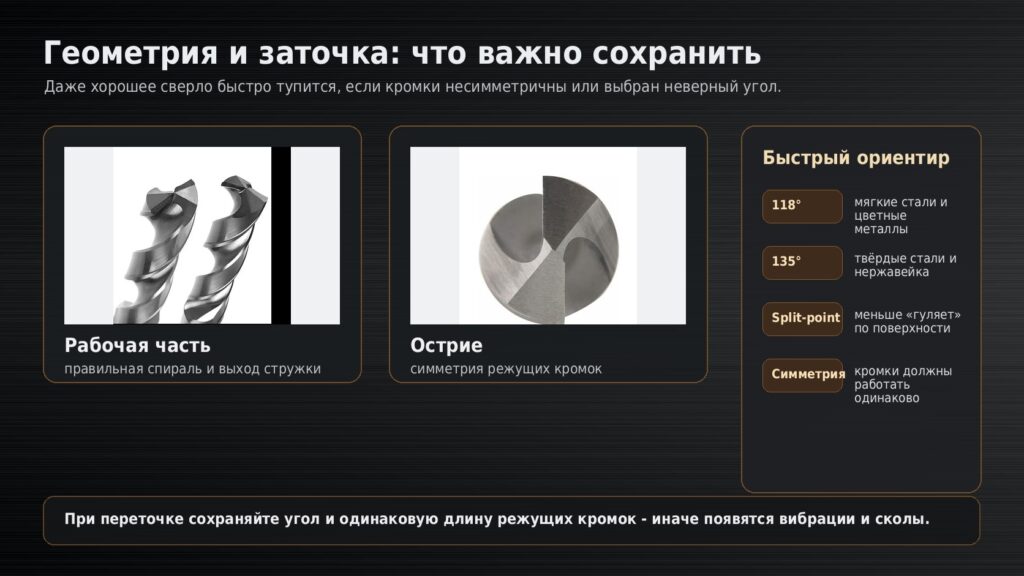

Геометрия острия и качество переточки напрямую влияют на нагрев, вибрации и стойкость кромки.
Геометрия имеет значение
- Угол 118° — для мягких материалов.
- Угол 135° — для твёрдых сталей.
- Split-point — предотвращает «гуляние» сверла и не требует предварительного центрования.
Вибрации и нестабильность: скрытый разрушитель
Вибрации возникают из-за люфта в патроне, ненадёжного крепления заготовки или неправильного центрования.
Последствия вибраций
- Неравномерный износ;
- Сколы режущих кромок;
- Некруглые отверстия.
Как избежать
- Надёжно фиксируйте деталь;
- Используйте короткие свёрла;
- Обязательно делайте центровочное отверстие при сверлении твёрдых материалов.
Влияние карбидной неоднородности и пористости на надёжность инструмента
Этот фактор особенно актуален для твёрдосплавных свёрл, но также важен для HSS и HSS-Co: микродефекты в материале могут ускорять износ и провоцировать хрупкое разрушение.
Что такое карбидная неоднородность
Это неравномерное распределение карбидов и связующей фазы (обычно кобальта) в структуре инструментального материала.
Проявления
- Скопления кобальта — «мягкие островки» с пониженной твёрдостью;
- Крупные карбиды, превышающие средний размер в 10 раз;
- Эвтектические структуры и угловатые включения.
Последствия
- Ускоренный износ в зонах скопления кобальта;
- Образование трещин и хрупкое разрушение;
- Неравномерное затупление режущих кромок.
Согласно ГОСТ 9391-80, наличие скоплений связующей фазы считается дефектом, если ширина участка превышает в 5 раз нормальную толщину прослоек.
Что такое пористость
Это внутренние микропустоты в материале. Даже небольшая пористость (0.02-0.05% по объёму) снижает прочность на изгиб, износостойкость и теплопроводность.
В авиационной и оборонной промышленности допустимый уровень пористости — менее 0.02%. Для автомобильного производства — до 0.05%.
| Технологический вывод: современные технологии, например горячее изостатическое прессование (HIP), позволяют минимизировать пористость и повысить однородность структуры. |
| Дефект | Как проявляется | Чем опасен для сверла |
| Перегрев кромки | Синий оттенок, визг, потеря резания | Падение твёрдости и быстрое затупление |
| Скопления связующей фазы | Локальные мягкие участки в структуре | Ускоренный износ и неравномерное затупление |
| Пористость | Микропустоты внутри материала | Снижение прочности и риск трещин |
| Вибрации | Дребезг, некруглое отверстие | Сколы и разрушение режущих кромок |
Таблица 3. Типовые причины отказа сверла и их последствия.
Подтачивать свёрла — нормальная практика
- Производственные цеха почти всегда имеют станки для заточки свёрл.
- Качественные HSS и HSS-Co свёрла можно перетачивать многократно — геометрия восстанавливается, а срок службы увеличивается.
- Даже в быту ручная заточка на наждаке лучше, чем использование перегретого и затупившегося инструмента.
Многие считают, что затупившееся сверло нужно выбрасывать. На самом деле подточка свёрл является стандартной практикой на большинстве металлообрабатывающих предприятий.
| Важно: при заточке сохраняйте правильный угол (118° или 135°) и симметричность режущих кромок. Использование шаблонов или станков с фиксацией угла резко повышает эффективность. |
Практические рекомендации
| Что контролировать | Что делать | Зачем это нужно |
| Материал сверла | HSS — для мягких металлов; HSS-Co — для нержавейки, чугуна и титана; твёрдосплав — для станков. | Чтобы кромка сохраняла твёрдость и не разрушалась раньше времени. |
| Обороты и подача | Не давить на дрель и сверлить с рекомендованными скоростями. | Чтобы не перегревать кромку и не провоцировать сколы. |
| СОЖ | Обязательно применять при нержавейке, титане и закалённой стали. | Чтобы отводить тепло и снижать трение. |
| Признаки износа | Если сверло горячее, визжит или оставляет синий налёт — остановиться. | Чтобы не довести инструмент до необратимого перегрева. |
| Переточка | Не бояться восстанавливать геометрию качественных сверл. | Это экономически и технически оправдано. |
| Качество инструмента | Избегать дешёвых сверл с возможными микродефектами. | Поры, крупные включения и неоднородность ведут к преждевременному разрушению. |
Таблица 4. Короткая памятка по увеличению ресурса сверла.
Заключение
Быстрое затупление сверла — не случайность, а следствие нарушения технологических принципов или использования инструмента с дефектной микроструктурой. Понимание роли красностойкости, геометрии, качества материала, а также таких тонких факторов, как карбидная неоднородность и пористость, позволяет точно диагностировать причину износа и принимать меры.
Правильный подход — это не только выбор «дорогого сверла», а осознанное управление всем процессом: от покупки и настройки до эксплуатации и восстановления. Такой подход экономит время, деньги и нервы — и гарантирует чистые, точные отверстия в любом металле.
